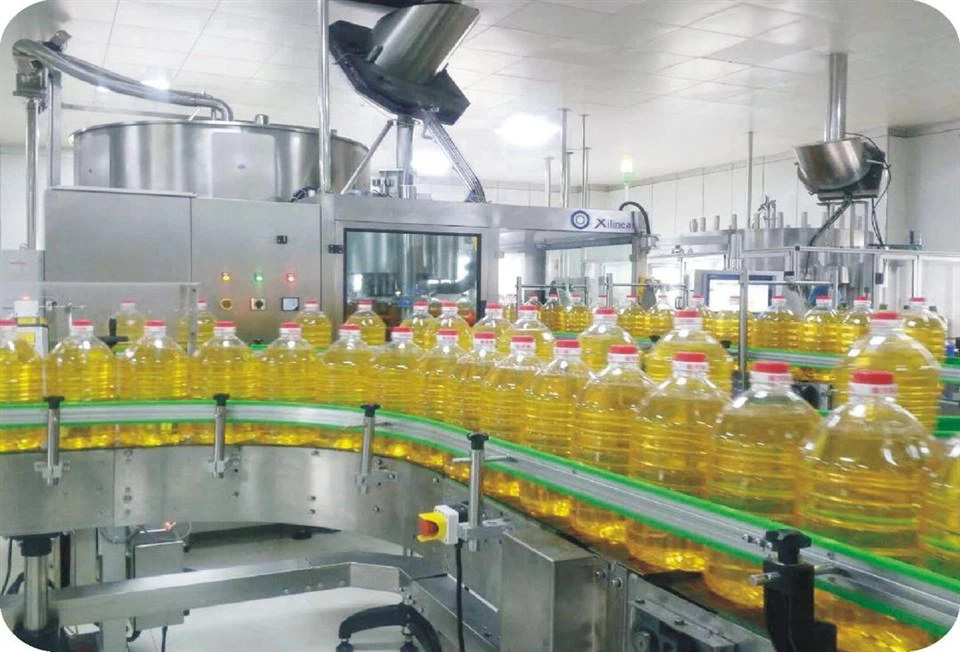

12000bph خوردنی تیل پوری لائن ٹرنکی پروجیکٹ

XLOGX 32-8 روٹری ویٹ فلنگ - کیپنگ مونو بلاک

XLOGX32-8 آئل فلنگ 2-ان-1 مونو بلاک بڑی بوتل کی شکل کی ہائی سپیڈ کیپنگ مشین کو نشانہ بنا رہا ہے جسے Xili کمپنی نے دنیا کی جدید ترین ٹیکنالوجی کے ساتھ آزادانہ طور پر تیار کیا ہے۔ مشین میں اعلیٰ درجے کی آٹومیشن اور ذہانت، مستحکم اور قابل اعتماد کارکردگی، اعلیٰ پیداواری کارکردگی اور تیل بھرنے کے ڈرپ کے رساو کا انوکھا حل ہے۔

ذیل کا خاکہ:

اہم اجزاء

بوتل سکرو فیڈنگ

سکرو کے ذریعے منتقل کی جانے والی بوتلوں کے درمیان فاصلہ سٹار وہیل ڈرائیو کی بوتلوں کے درمیان فاصلے کے برابر ہے اور مطابقت پذیر ہے۔ نقصان سے بچنے کے لیے سامان کو بروقت روکیں۔

مڈل سٹار وہیل

مڈل سٹار وہیل: سٹار وہیل ہائی پولیمر پولیتھیلین سے بنا ہے۔ بوتل کی شکل کو تبدیل کرتے وقت، پورا سٹار وہیل بدل دیا جاتا ہے، اور ہینڈل کو تیزی سے تبدیل کر دیا جاتا ہے۔

آئل ٹینک

آئل سلنڈر شنک باڈی کو اپناتا ہے، جو ویلڈنگ میں آرک اینگل بناتا ہے، جس سے صفائی زیادہ آسان اور کم بقایا ہوتی ہے۔ تیل کے سلنڈر کا نیچے کا زاویہ شنک کی سطح بن جاتا ہے، جو تیل کے سلنڈر کے بقایا مواد کو تقریباً صاف کر سکتا ہے۔

سلیونگ بیئرنگ

پوری مشین درآمد شدہ بڑے روٹری بیئرنگ کو اپناتی ہے، تاکہ سامان بغیر کسی کمپن کے، زیادہ بوجھ اور طویل سروس کی زندگی کے ساتھ آسانی سے چل سکے۔

اہم تکنیکی پیرامیٹرز

RH-812 گرم - پگھلا ہوا گلو لیبلنگ مشین

اہم تکنیکی پیرامیٹرز

بوتل کوڈر (لیزر پرنٹنگ)

پرنٹ کی خصوصیات:

• ٹیکسٹ لائنوں کی تعداد: صرف کریکٹر کی اونچائی اور قابل اجازت پرنٹ ایریا کے لحاظ سے محدود
• کریکٹر کی اونچائی: 1 سے 500 ملی میٹر تک
• حروف کا انتخاب: چینی، لاطینی اور یونیکوڈ فونٹس
• زبانوں کا وسیع انتخاب: انگریزی، فرانسیسی، ہسپانوی، جرمن، اطالوی، عربی، وغیرہ۔
• معیاری کوڈنگ ایریا اور فوکل فاصلہ (ملی میٹر)
• لینس 100 x 100 / fd 140
• تمام لیزر ہیڈز پر پوائنٹنگ ڈائیوڈ فنکشن معیاری پیشکش
• USB فلیش ڈرائیو کے ذریعے پیغامات کو اپ لوڈ اور ڈاؤن لوڈ کریں۔
• لیزر ہیڈ اور لوازمات کا فوری رابطہ/منقطع کریں۔
• معیاری I/O: ایتھرنیٹ انٹرفیس، یو ایس بی، انکوڈر، سینسر، ایکسٹریکٹر کنٹرولز، الارم، ریموٹ انٹرلاک (دوہری چینلز)

مکمل بوتل پہنچانے کا نظام

کنفیگریشنز:

اعلی کارکردگی والی SEW موٹر (توانائی کی کارکردگی IE4 لیول) تمام موٹروں کے لیے اپنائی جاتی ہے۔ ہر موٹر میں ایک ہی برانڈ کا موٹر ریڈوسر ہوتا ہے۔ بے نقاب بیئرنگ اینڈ کو حفاظتی کور سے لیس کیا جانا چاہئے۔ تمام موٹرز فریکوئنسی کنٹرول سے لیس ہیں۔

فریم S/S 304 سے بنا ہے، چین پلیٹ اور گارڈ پلیٹ پولیمر پلاسٹک سے بنی ہیں۔

سائیڈ پلیٹ 3.5mm S/S 304 سے بنی ہے۔

لائٹ انسپکشن سسٹم

عمومی تفصیل

لائٹ انسپکشن باکس سٹینلیس سٹیل سے ڈھکا ہوا ہے، جس میں قومی سینیٹری اسٹینڈرڈ کی مناسب اور آرام دہ روشنی ہے، جو صاف طور پر ناپاکی، خرابیوں اور اناج کا معائنہ کر سکتی ہے۔



تکنیکی پیرامیٹرs

لائٹ پائپ کی طاقت: 20W

لائٹ پائپوں کی تعداد: 2

پیس میکر - B251 کارٹن پیکر کے ارد گرد لپیٹیں۔

نام: لپیٹنے والا کیس پیکر

ماڈل: پیس میکر B251

لے آؤٹ ڈرائنگ: CAD ڈرائنگ دیکھیں

کمپوزیشن

انفیڈ کنویئر

بوتل کو دھکیلنے والا آلہ (سرو موٹر سے چلنے والا)

گتے کو کھانا کھلانا

کیس پہنچانے والا آلہ

گلو چھڑکنے کا آلہ

مین فریم

حفاظتی دروازے

سلنڈر کلیمپنگ ڈیوائس

تشکیل دینے والا آلہ



کارکردگی کا پیرامیٹر

صلاحیت: 20 ~ 25 پیک / منٹ

پیکنگ کی کارکردگی: 99٪ سے زیادہ یا اس کے برابر

پیکنگ کی قسم: ارد گرد لپیٹ

قابل اطلاق بوتل: گلاس، پی ای ٹی بوتل اور ایلومینیم کین وغیرہ قطر کی حدود: Ø50 ~ 110 ملی میٹر

بوتل کی اونچائی: H70 ~ 300mm

کارٹن سائز: L200 ~ 400mm؛ W160 ~ 300mm ; H70 ~ 300mm

مکمل کیس کنویئر (رولر کی قسم)

مرکزی تعارف:

رولر کنویئر: خصوصی ڈیزائن کارٹن اور پلاسٹک کے کیسوں کو پہنچانے کے لئے استعمال کیا جاتا ہے۔

ساختی شکل: ڈرائیو موڈ کے مطابق، اس میں ڈرائیو رولر کنویئر اور نان ڈرین رولر کنویئر شامل ہیں۔ ترتیب کے موڈ کے مطابق، اس میں افقی رولر کنویئر، مائل رولر کنویئر اور وکر رولر کنویئر شامل ہیں۔

ماڈیولر ڈیزائن کو اپناتا ہے، معیاری موثر چوڑائی 418 ملی میٹر ہے، یہ گاہک کی ضرورت کے مطابق دیگر خصوصی وضاحتیں بھی اپنا سکتا ہے۔ یہ کیس پیکر اور پیلیٹائزر کے لیے جمع ہونے کا وقت فراہم کرتا ہے۔
